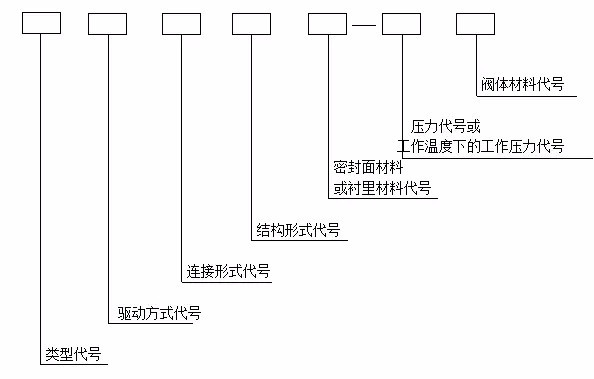

閥門型號是按閥門類型、驅動方式、連接形式、結構形式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料等分類，然后再把這七部分按順序排列出來。
下面給大家介紹一下這七部分的編制方法。
第一部分：閥門類型的代號
閥門的類型代號用字母按（表1）的規定表示。如果標號的閥門還具有其它功能或帶有其它特異結構時，需要在閥門類型代號前面加注一個按（表2）規定表示的字母。
表1 閥門類型代號
閥 門 類 型 | 代號 | 閥門類型 | 代號 |
彈簧載荷安全閥 | A | 排 污 閥 | P |
蝶 閥 | D | 球 閥 | Q |
隔 膜 閥 | G | 蒸汽疏水閥 | S |
杠桿式安全閥 | GA | 柱 塞 閥 | U |
止回閥和底閥 | H | 旋 塞 閥 | X |
截 止 閥 | J | 減 壓 閥 | Y |
節 流 閥 | L | 閘 閥 | Z |
表2 具有其他功能作用或帶有其他特異結構的閥門表示代號
第二功能作用名稱 | 代號 | 第二功能作用名稱 | 代號 |
保溫型 | B | 排渣型 | P |
低溫型 | Da | 快速型 | Q |
防火型 | F | （閥桿密封）波紋管型 | W |
緩閉型 | H | — | — |
a 低溫型指允許使用溫度低于—46℃以下的閥門。 | |||
舉個例子，我們從表1可以看到普通止回閥的型號H，如果將此閥門特殊化，比如防火止回閥由于具有特殊功能，所以結合表1和表2就該表示為FH。
第二部分：驅動方式代號
驅動方式用阿拉伯?dāng)?shù)字按（表3）的規定來表示。
表3 閥門驅動方式代號
驅動方式 | 代號 | 驅動方式 | 代號 |
電 磁 動 | 0 | 錐 齒 輪 | 5 |
電磁—液動 | 1 | 氣 動 | 6 |
電—液動 | 2 | 液 動 | 7 |
蝸 輪 | 3 | 氣 — 液動 | 8 |
正 齒 輪 | 4 | 電 動 | 9 |
注：
1.安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門（如手動蝶閥、手動閘閥、球閥等），閥門驅動方式代號省略，不表示。
2.只有當兩種動力源同時對其作用才能控制其啟閉時，此時我們用電磁—液動、電—液動、氣 — 液動表示。
3.氣動常開閥門用6K表示，氣動常閉閥門用6B表示，液動常開閥門用7K表示，液動常閉閥門用7B表示。
4.防爆電動閥門用9B表示。
第三部分 連接形式代號
閥門的連接形式用數字按（表4）規定的表示。
表4 閥門連接端連接形式代號
連 接 形 式 | 代 號 | 連 接 形 式 | 代 號 |
內 螺 紋 | 1 | 對 夾 | 7 |
外 螺 紋 | 2 | 卡 箍 | 8 |
法 蘭 式 | 4 | 卡 套 | 9 |
焊 接 式 | 6 | —— | —— |
注：閥門的連接形式用代號表示即可，具體的標準、結構等應在產品圖樣、說明書或訂貨合同等文件中予以詳細說明。
第四部分 結構形式代號
閥門的結構形式用用阿拉伯?dāng)?shù)字按（表5-表15）規定的表示。
表5 閘閥結構形式代號
結 構 形 式 | 代 號 | |||
閥桿升降式（明桿） | 楔式閘板 | 彈 性 閘 板 | 0 | |
剛性閘板 | 單 閘 板 | 1 | ||
雙 閘 板 | 2 | |||
平行式閘板 | 單 閘 板 | 3 | ||
雙 閘 板 | 4 | |||
閥桿非升降式（暗桿） | 楔式閘板 | 單 閘 板 | 5 | |
雙 閘 板 | 6 | |||
平行式閘板 | 單 閘 板 | 7 | ||
雙 閘 板 | 8 | |||
表6 截止閥、節流閥和柱塞閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
閥瓣非平衡式 | 直通流道 | 1 | 閥瓣平衡式 | 直通流道 | 6 |
Z形流道 | 2 | 角式流道 | 7 | ||
三通流道 | 3 | — | — | ||
角式流道 | 4 | — | — | ||
直流流道 | 5 | — | — | ||
表7 球閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
浮 動 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
Y形三通流道 | 2 | 四通流道 | 6 | ||
L形三通流道 | 4 | T形三通流道 | 8 | ||
T形三通流道 | 5 | L形三通流道 | 9 | ||
— | — | 半球直通 | 0 | ||
表8 蝶閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
密 封 型 | 單 偏 心 | 0 | 非密封型 | 單 偏 心 | 5 |
中心垂直板 | 1 | 中心垂直板 | 6 | ||
雙 偏 心 | 2 | 雙 偏 心 | 7 | ||
三 偏 心 | 3 | 三 偏 心 | 8 | ||
連桿機構 | 4 | 連桿機構 | 9 | ||
表9 隔膜閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 |
屋脊流道 | 1 | 直通流道 | 6 |
直流流道 | 5 | Y形角式流道 | 8 |
表10 旋塞閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
填料密封 | 直通流道 | 3 | 油 密 封 | 直通流道 | 7 |
T形三通流道 | 4 | T形三通流道 | 8 | ||
四通流道 | 5 | — | — | ||
表11 止回閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
升降式閥瓣 | 直通流道 | 1 | 旋啟式閥瓣 | 單瓣結構 | 4 |
立式結構 | 2 | 多瓣結構 | 5 | ||
角式流道 | 3 | 雙瓣結構 | 6 | ||
— | — | — | 蝶形止回式 | 7 | |
表12 安全閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
彈簧載荷彈簧密封結構 | 帶散熱片全啟式 | 0 | 彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 | 微啟式、雙聯閥 | 3 |
微啟式 | 1 | 微啟式 | 7 | ||
全啟式 | 2 | 全啟式 | 8 | ||
帶扳手全啟式 | 4 | — | — | ||
杠桿式 | 單杠桿 | 2 | 帶控制機構全啟式 | 6 | |
雙杠桿 | 4 | 脈 沖 式 | 9 | ||
表13 減壓閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 |
薄 膜 式 | 1 | 波紋管式 | 4 |
彈簧薄膜式 | 2 | 杠 桿 式 | 5 |
活 塞 式 | 3 | — | — |
表14 蒸汽疏水閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 |
浮球式 | 1 | 蒸汽壓力式或膜盒式 | 6 |
浮桶式 | 3 | 雙金屬片式 | 7 |
液體或固體膨脹式 | 4 | 脈沖式 | 8 |
鐘形浮子式 | 5 | 圓盤熱動力式 | 9 |
表15 排污閥結構形式代號
結 構 形 式 | 代 號 | 結 構 形 式 | 代 號 | ||
液面連接排放 | 截止型直通式 | 1 | 液底間斷排放 | 截止型直流式 | 5 |
截止型角式 | 2 | 截止型直通式 | 6 | ||
— | — | 截止型角式 | 7 | ||
— | — | 浮動閘板型直通式 | 8 | ||
這一部分沒有特別要說明的，只要依據閥門的類型、結構形式找到相對應的形式代號就可以。
第五部分：密封面或襯里材料代號
閥座密封面或襯里材料代號按（表16）規定的字母表示。
表16 密封面或襯里材料代號
密封面或襯里材料 | 代號 | 密封面或襯里材料 | 代號 |
錫基軸承合金（巴氏合金） | B | 尼龍塑料 | N |
搪 瓷 | C | 滲硼鋼 | P |
滲氮鋼 | D | 襯 鉛 | Q |
氟塑料 | F | 奧氏體不銹鋼 | R |
陶 瓷 | G | 塑 料 | S |
Cr13系不銹鋼 | H | 銅合金 | T |
襯 膠 | J | 橡 膠 | X |
蒙乃爾合金 | M | 硬質合金 | Y |
注：1、除隔膜閥外，閥門的密封面材料不同時哪種材料硬度低即用其表示。2、密封材料與閥門的本體材質相同時，密封面材料代號用W表示。
第六部分：壓力代號
1、閥門的壓力代號用以兆帕為單位的公稱壓力的值的十倍單位。比如說某閥門的公稱壓力為1.6MPa，則該閥門的壓力代號為16。
2、壓力等級采用磅級（1b）或K級單位的閥門，在型號編制時，應在壓力代號欄后有l(wèi)b或K的單位符號。
第七部分：閥體材料代號
閥體材料代號用字母按（表17）的規定表示。
表17 閥體材料代號
閥體材料 | 代號 | 閥體材料 | 代號 |
碳 鋼 | C | 鉻鎳鉬系不銹鋼 | R |
Cr13系不銹鋼 | H | 塑 料 | S |
鉻鉬系鋼 | I | 銅及銅合金 | T |
可鍛鑄鐵 | K | 鈦及鈦合金 | Ti |
鋁合金 | L | 鉻鉬釩鋼 | V |
鉻鎳系不銹鋼 | P | 灰鑄鐵 | Z |
球墨鑄鐵 | Q | — | — |
注：CF3、CF8、CF3M、CF8M等材料牌號可直接標在閥體上。 | |||
注：公稱壓力≤1.6MPa、閥體材質為灰鑄鐵的閥門以及公稱壓力≥2.5MPa、閥體材質為碳素鋼的閥門，在型號編制時會將閥體材料的代號省略。舉個簡單的例子，公稱壓力為1.6Mpa，閥體材質為灰鑄鐵的法蘭式蝶閥，閥門型號為D42X-16C，也可以省略的寫為D42X-16。
注意事項：
1、如果閥門的連接形式為“法蘭”、結構形式為：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”，截止閥、節流閥的“直通式”，球閥的“浮動球”、“固定球”和“直通式”，蝶閥的“垂直板式”，隔膜閥的“屋脊式”，旋塞閥的“填料”和“直通式”，止回閥的“直通式”和“單瓣式”，安全閥的“不封閉式”、“閥座密封面材料”在編制命名的過程中均可省略。
2、有時我們之所以看不懂閥門編號，是因?yàn)閷Ⅱ?qū)動方式與連接形式的代號混淆了。那么如何通過閥門編號判斷是普通閥門還是擁有驅動方式的閥門呢？根據前面介紹的內容得知，閥門的類型采用字母表示，而驅動方式、連接形式、結構形式等則采用數字表示，這時我們就可以通過閥門型號中類型代號后有多少位數字來判斷該閥門有無特殊驅動方式。比如Q911F和Q11F這兩個型號，閥門類型代號分別有三位數字和兩位數字，但是Q911F這個閥門根據表3判斷擁有特殊的驅動方式，而Q11F這個型號在編制過程中因 為沒有特殊驅動方式而將其省略表示。所以閥門的類型代號后的數字有三位即為特殊驅動方式的閥門，有兩位為普通閥門。
